Volumi consultati:
- Porter & Moss.
- Egitto, Le Guide Arte e Futuro - Emma Brunner-Traut.
- Il Grande Santuario di Amon-Ra a Karnak: l'Orizzonte sulla terra - Mario Tosi.
- Chronique del L'Ègypte Ancienne - Michel Dessoudeix.
Mappa da Google Earth.
Asse principale - Ovest-Est Asse trasversale - Nord-Sud
A) Viale delle sfingi T) Settimo pilone
B) Primo pilone U) Ottavo pilone
C) Primo cortile V) Nono pilone
D) Tempio di Seti II W) Decimo pilone
E) Chiosco di Taharqa Z) Portale meridionale
F) Tempio di Ramesse III
G) Secondo pilone Altri edifici sud
H) Sala ipostila 1) Tempio di Khonsu
I) Terzo pilone 2) Tempio di Opet.
L) Quarto pilone 3) Tempio di Amenhotep II
M) Obelischi di Thutmosi I e Hatshepsut 4) Lago sacro
N) Amon e Amonet - Pilastri araldici 5) Obelisco caduto di Hatshepsut
O) Camera di Hatshepsut
P) Cortile del Medio Regno Altri edifici nord
Q) Akhmenu - Sala delle feste di Thutmosi III 6) Tempio di Ptah
R) Settore orientale 7) Tesoro di Shabaka
S) Portale est 8) Cappella di Osiri-Hakadjed
9) Cappelle delle Divine Adoratrici di Amon
10) Museo all'aperto

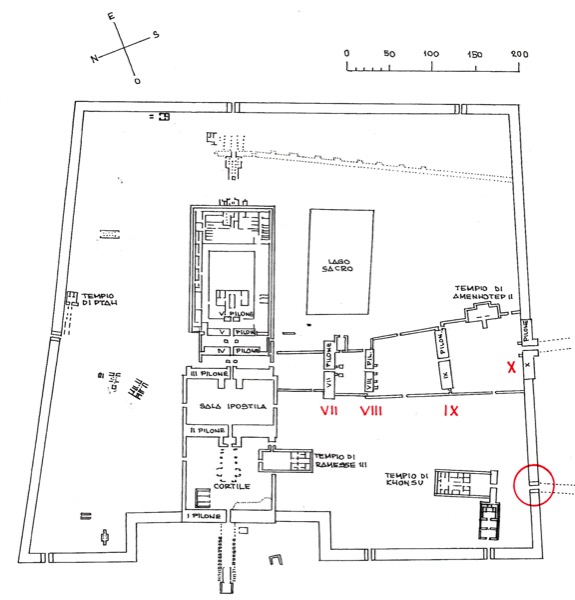

Pianta cinta di Amon elaborata da Porter & Moss.
1)

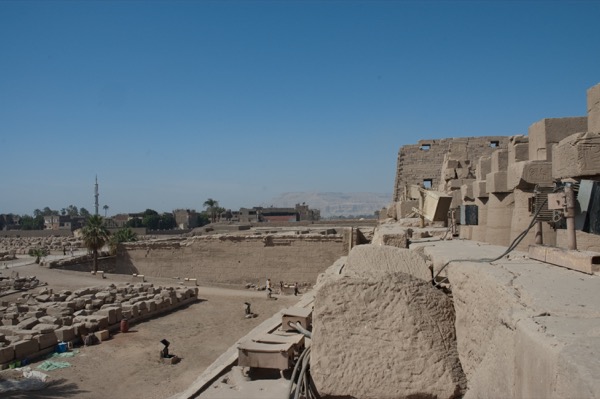

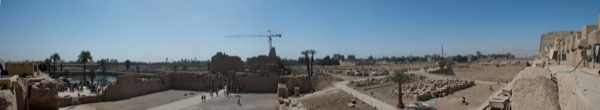

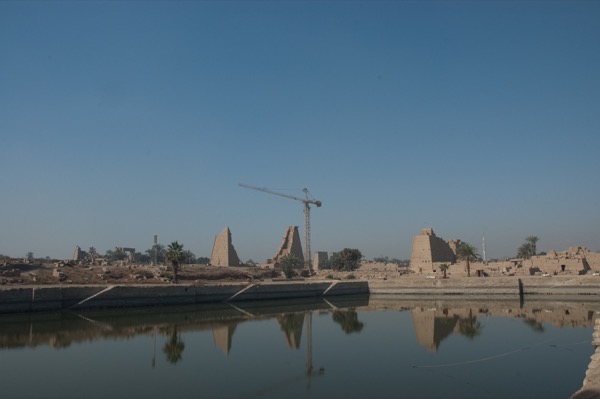

Panoramica - Foto ripresa da sopra il muro sud della sala ipostila.
A sinistra: Lago sacro.
Al centro: Cortile della "cachette", VII pilone (Thutmosi III 1490-1436 a.C.), VIII pilone (Hatshepsut 1490-1468 a.C.).
La gru è accanto al IX pilone.
A destra: Blocchi in attesa di essere studiati e catalogati.
Tutto a destra: Parte alta del muro sud della sala ipostila, in fondo il primo pilone.

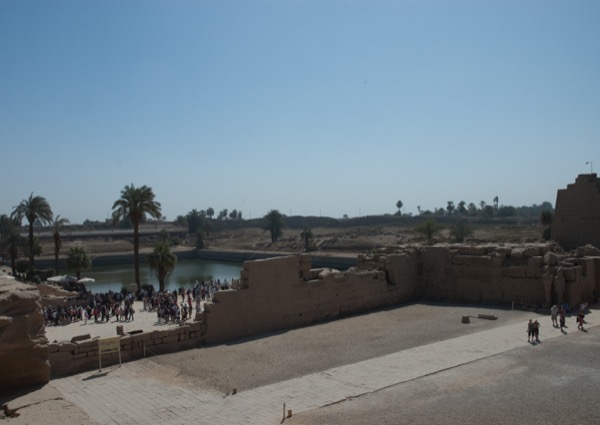

2)
Lago sacro (misura 120 m x 70 m) e cortile della "cachette".

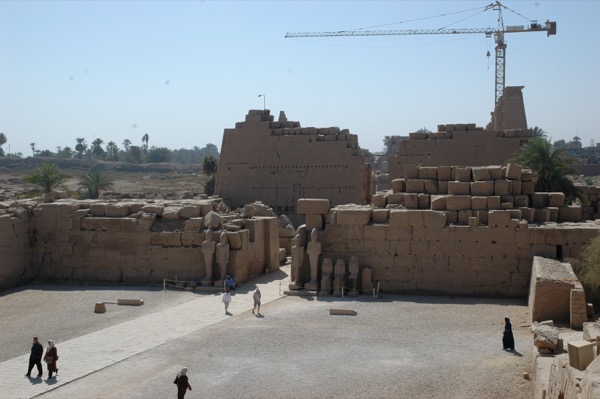

3)

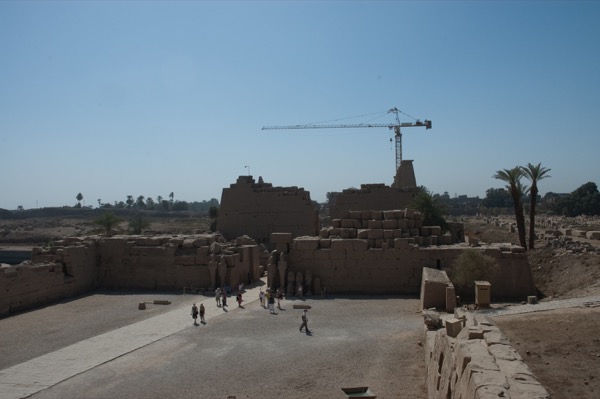

Cortile della "cachette", VII pilone, VIII pilone e parte del IX pilone (con accanto la gru).
Nel 1905 George Legrain scoprì un nascondiglio (una fossa) con oltre 700 statue in pietra e 17'000 statuette in bronzo.

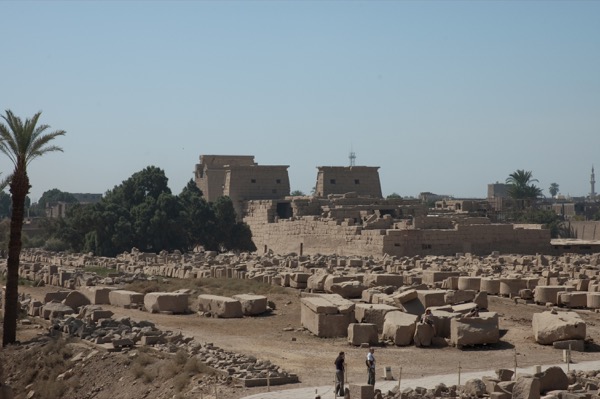

4)

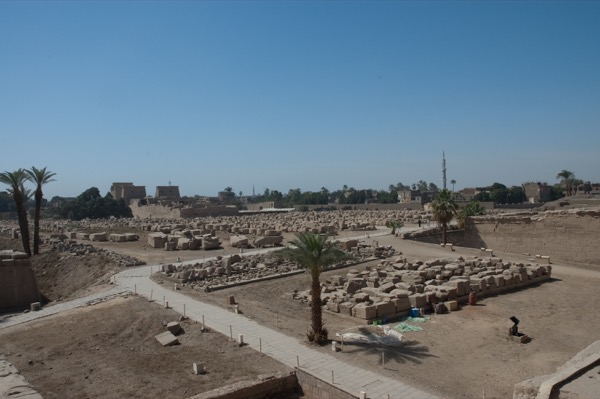

Piazzale con i blocchi depositati in attesa di essere studiati e catalogati, in fondo il tempio di Khonsu.
5)
Muro sud ella sala ipostila e parte del primo pilone.
6)

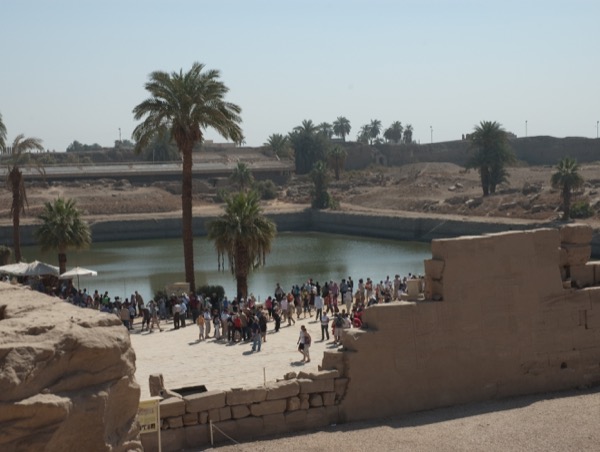

Lago sacro, misura 120 m x 70 m.
7)
Cortile della "cachette", VII pilone, VIII pilone e parte del IX pilone con accanto la gru per i restauri.
8)
Blocchi depositati in attesa di essere studiati e catalogati - Tempio di Khonsu.

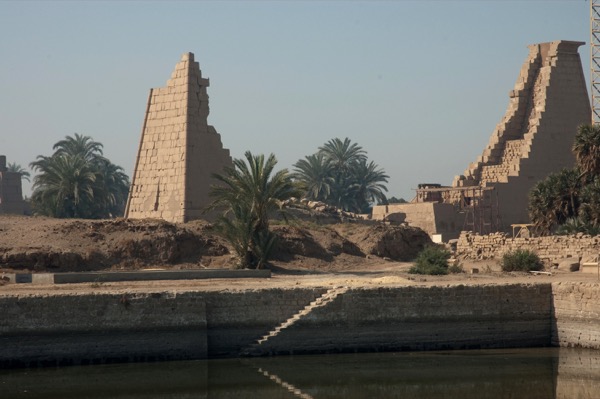

9)

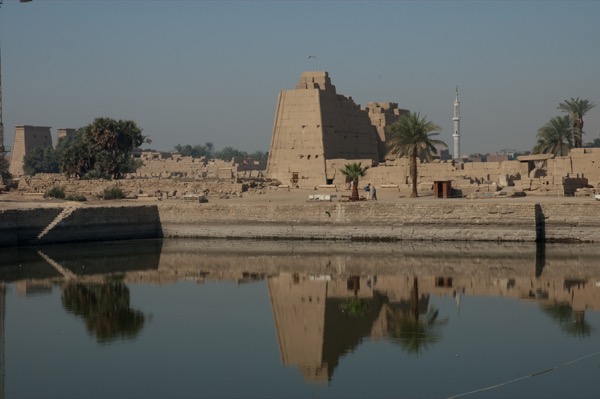

Al centro: IX pilone - A destra: VIII pilone - Visti dal Lago sacro.
10)
A sinistra: pilone del tempio di Khonsu, al centro VIII pilone.
11)

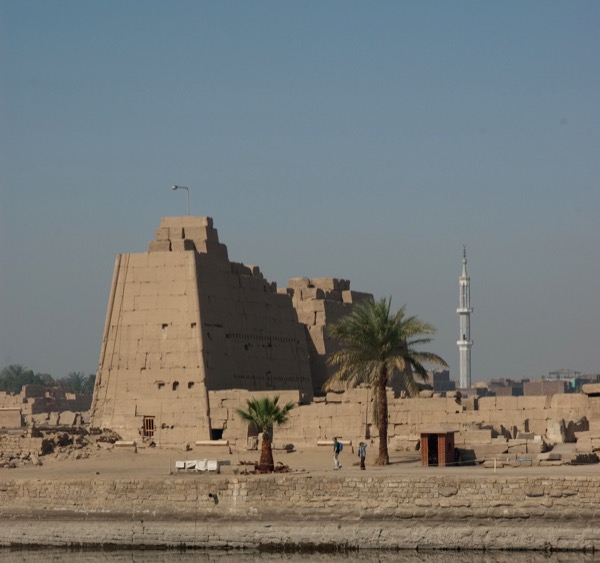

VIII pilone, eretto dalla regina Hatshepsut (1490-1462 a.C.) XVIII dinastia.
12)
IX pilone, eretto da Horemheb (1335-1308 a.C.) XVIII dinastia.
Realizzato cavo con materiali provenienti da un tempio di Akhenaton.

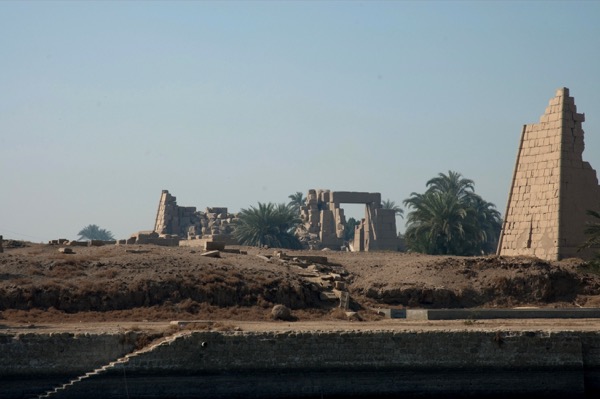

13)

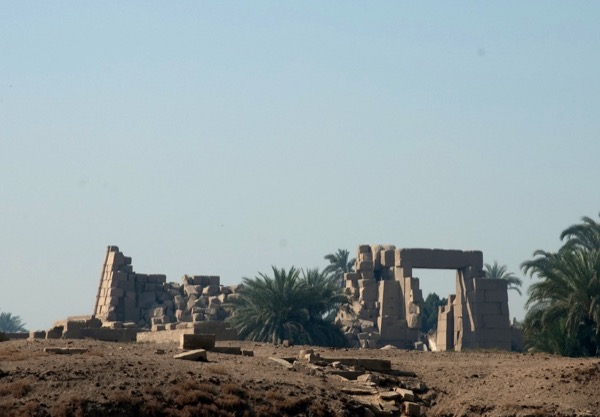

X pilone, eretto da Horemheb (1335-1308 a.C.) XVIII dinastia.
A destra: una parte del IX pilone.
14)
X pilone, eretto da Horemheb (1335-1308 a.C.) XVIII dinastia.
